防雷保护器电压怎样选择？防雷保护器怎么接线？
雷电是自然界中极具破坏性的能量释放现象，其产生的浪涌电压可高达数万伏，瞬间电流可达数十千安，对电力系统、通信设备及电子设备构成严重威胁。防雷保护器（SPD，Surge Protective Device）作为雷电防护的核心组件，其合理选型与科学接线直接决定了防雷系统的有效性。那么，防雷保护器电压怎样选择？防雷保护器怎么接线？
一、防雷保护器电压选择：参数与逻辑
防雷保护器的电压选择需综合考虑设备耐压特性、系统电压等级及雷电冲击特性，其核心参数包括最大持续运行电压（Uc）、电压保护水平（Up）、残压（Ur）及标称放电电流（In）等。以下从关键参数解析与选型逻辑展开分析：

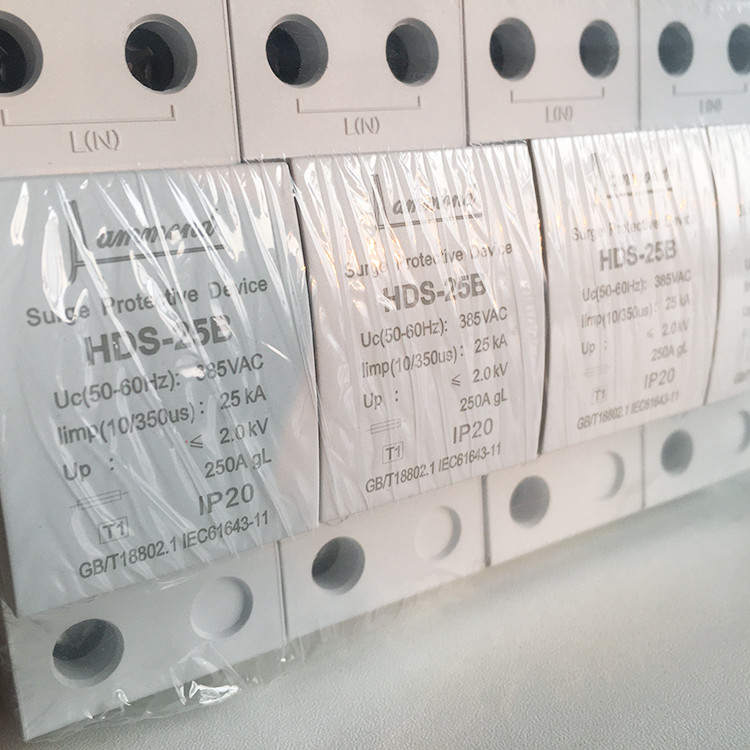

1.参数定义与关联性
-最大持续运行电压（Uc）：
SPD在正常工作状态下能长期承受的最大电压值。其需高于被保护系统的工作电压，通常要求：
-交流系统：Uc≥1.2×线路额定电压（如220V系统选Uc≥264V，380V系统选Uc≥456V）。
-直流系统：Uc≥1.5×线路额定电压。
例如，220V交流系统中，若选用Uc=275V的SPD，可确保其在电压波动或谐波干扰下稳定工作。
-电压保护水平（Up）与残压（Ur）：
-Up是SPD动作后两端的电压上限，需低于被保护设备的耐冲击电压（Uw）。根据IEC标准，建议Up≤0.8×Uw，以预留安全裕量。
-Ur是额定放电电流（In）下的残压值，其与Up的关系为Ur＜Up。例如，当In=10kA时，压敏电阻型SPD的Ur可能为1200V（Uc=275V）或1600V（Uc=385V），需根据设备耐压选择。
-标称放电电流（In）与最大放电电流（Imax）：
In是划分SPD等级的基准电流（如10kA、20kA、40kA），而Imax通常为2×In，用于表征SPD的极限承受能力。例如，In=20kA的SPD，Imax可达40kA，但工程中需以In为选型依据，避免长期过载。
2.选型逻辑与行业规范
根据《建筑物防雷设计规范》（GB 50057-2010）及《建筑物电子信息系统防雷技术规范》（GB 50343-2012），防雷保护器的选型需遵循分级防护原则：

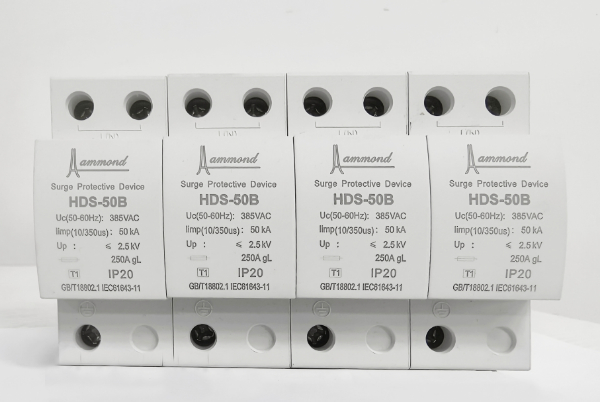

-一级防护（总配电处）：
面对直击雷或雷电感应的首波冲击，需选择10/350μs波形的SPD，In≥12.5kA，Uc适配系统电压，Up需低于下游设备的耐压值。例如，380V系统可选Uc=500V、Up≤2.5kV的SPD。

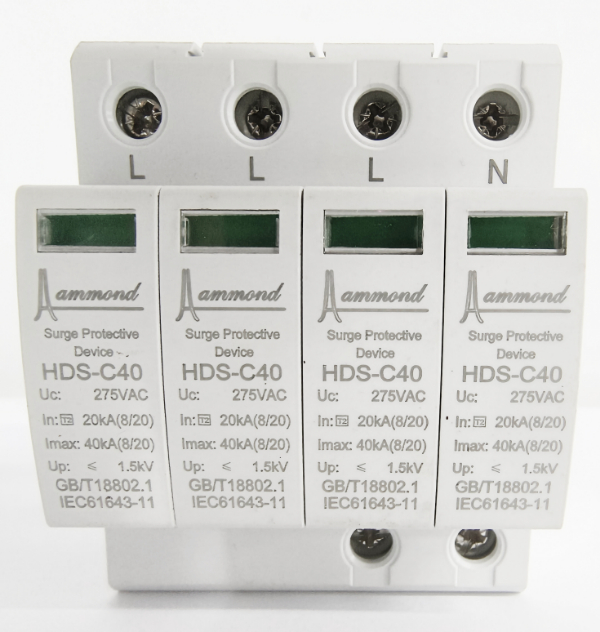

-二级防护（分支配电处）：
用于泄放残余雷电流，In建议≥40kA（8/20μs波形），Up需进一步降低至1.5kV以下，确保设备安全。
-三级防护（终端设备处）：
以限制残压为核心，要求Up≤1kV，In可降至20kA，但需匹配设备接口特性（如通信接口需低电容设计）。
案例解析：
某数据中心配电系统，其终端服务器耐冲击电压Uw=2.5kV，一级SPD需Up≤2kV，二级SPD需Up≤1.5kV。若选用Uc=440V的SPD，其Ur（10kA时）为1800V，满足Up要求，但需确保In≥系统预期雷电流峰值。
二、防雷保护器接线方法：技术要点与工程实践
防雷保护器的接线涉及拓扑结构、安装方式及接地设计，错误接线可能导致保护失效或设备损坏。以下分步骤解析关键要点：
1.接线拓扑与安装位置
-并联接线原则：
SPD需与被保护线路并联，确保浪涌电流经SPD分流至接地系统，而非通过设备内部。例如，三相四线制系统中，SPD应跨接于相线-中线（L-N）、相线-地线（L-PE）及中线-地线（N-PE）之间。
-分级串接与级间配合：
多级SPD需通过解耦元件（如电抗器、隔离变压器）串联，避免能量叠加。例如，一级SPD（In=100kA）与二级SPD（In=40kA）间需接入10μH电感，确保前级残压不直接冲击后级。
2.安装方式与附件选择
-物理安装：
-导轨安装：适用于配电柜，采用35mm或DIN导轨固定，确保接触可靠。
-箱式安装：空间受限时选择防雷箱，内置模块化SPD及隔离组件，需注意散热与通风。
-断路器匹配：
SPD需前置专用断路器，其额定电流与SPD最大放电电流（Imax）匹配：
-Imax=120kA时，断路器选100A；
-Imax=20kA时，断路器选16A。
断路器应具备短路保护功能，防止SPD故障时引发火灾。
3.接地系统设计
-接地电阻要求：
SPD接地线需与主接地网直接连接，接地电阻≤4Ω。若系统接地不良，可增设独立接地极或采用等电位连接。
-线缆选型与布线：
-接地线长度≤1m，截面积≥SPD最小要求（如25mm²铜线）。
-避免接地线与信号线平行敷设，减少电磁干扰。
三、专业思考与行业趋势
1.参数动态化与智能化
传统SPD依赖固定参数设计，但现代系统需应对复杂电磁环境。未来趋势包括：
-自适应残压控制：通过AI算法动态调节压敏电阻阈值，降低Ur波动；
-在线监测与预警：内置传感器实时监测Uc、Up及老化状态，提前更换失效SPD。
2.新型元件与拓扑创新
-混合型SPD：结合气体放电管（GDT）与压敏电阻（MOV），利用GDT的快速响应（ns级）与MOV的低残压特性，提升综合性能。
-模块化设计：如泰格尔GPU1系列支持自由组合，适应不同相数与电压等级，降低工程成本。
防雷保护器的电压选择与接线设计是系统安全的基石，需以规范为纲、参数为尺、工程为本。唯有深刻理解Uc、Up、In等参数的物理意义，严格遵循分级防护原则，并结合接地、拓扑等细节优化，方能构建高效可靠的防雷体系。想要获取更多相关内容，欢迎点击浪涌保护器进行了解！
