防雷接地检测用什么仪器？接地装置的防雷检测要求
雷电是一种高能量自然现象，其瞬时电流可达数十万安培，电压高达数亿伏特。为保障建筑物、电力系统及电子设备的安全，防雷接地装置的设计与检测至关重要。防雷接地检测不仅是验证防雷系统有效性的重要手段，也是预防雷击事故的关键环节。本文将从检测仪器、检测要求等角度，系统解析防雷接地检测要求。
一、防雷接地检测常用仪器
防雷接地检测需通过专业仪器测量接地电阻、等电位连接电阻、浪涌保护器（SPD）性能等关键参数。以下是常用的检测仪器及其技术特点：

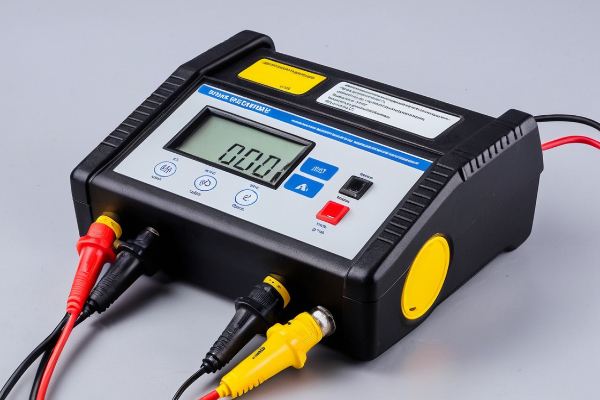

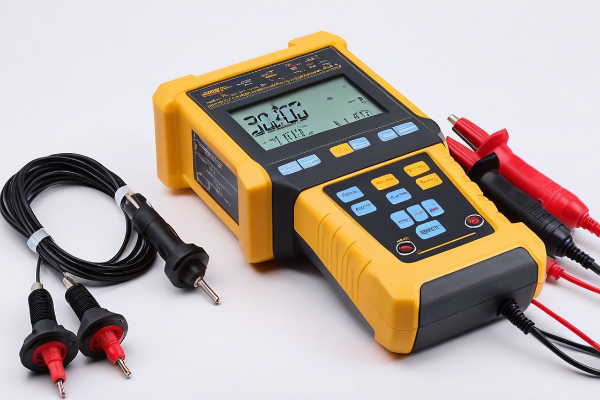

1.接地电阻测试仪
接地电阻是评估接地装置性能的核心指标，直接影响雷电流泄放能力。常用仪器包括：
-三极法/四极法测试仪：通过插入辅助接地极（如三极法需20米、40米间距的探针），测量接地系统的总电阻。适用于土壤电阻率较高或接地体埋深较大的场景。
-钳形接地电阻测试仪：无需断开接地线，通过夹持接地引线直接测量，适用于多点接地系统或无法断开的场合（如大型变电站）。
-大电流测试仪：针对高土壤电阻率区域（如岩石地带），通过施加大电流（如10A~25A）提高测量精度，确保接地电阻值满足设计要求（如一类防雷建筑≤4Ω，二类≤10Ω）。
典型型号：
-FLUKE 1625：支持三极法、四极法及钳形测量，精度高，适用于工业及民用场景。
-Kyoritsu 4102AH：日本共立品牌，具备高抗干扰能力，适合复杂电磁环境下的检测。
-SG3000：集成微处理器技术，操作简便，适用于电力、通信等多行业。
2.等电位连接测试仪
等电位连接是内部防雷系统的核心，通过消除设备间电位差，防止跨步电压危害。检测仪器需测量金属构件间的过渡电阻（通常≤0.03Ω），常用设备包括：
-微欧计：采用四线法消除引线电阻影响，精确测量连接点的导通性（如UT502/522系列）。
-数字式绝缘电阻测试仪：检测等电位连接系统的绝缘性能，确保无短路或漏电风险。
3.浪涌保护器（SPD）测试仪
SPD的性能直接影响雷击过电压的抑制效果，需检测以下参数：
-残压测试：通过模拟雷电流（如8/20μs波形），测量SPD的钳制电压是否符合标准（如三级SPD残压≤1kV）。
-漏电流测试：检测SPD在正常工作状态下的漏电流值，判断其老化或劣化程度。
-启动电压测试：验证SPD的动作阈值是否与设计一致，确保及时响应雷击事件。
典型设备：
-Kedel KD2678：支持大电流测试（25A），精准评估SPD的耐受能力及接地回路性能。
-Fluke 190：高精度示波器，可捕捉SPD动作瞬间的电压波形，辅助故障诊断。
4.土壤电阻率测试仪
接地装置的性能与土壤电阻率密切相关。通过四极温纳法测量土壤电阻率（单位Ω·m），优化接地极布置方案。例如，在高电阻率区域（如冻土带），可采用离子接地极或柔性接地体改善接地效果。
二、接地装置的防雷检测要求
接地装置是防雷系统的基础，其检测需遵循《建筑物防雷设计规范》（GB 50057-2010）及《建筑物电子信息系统防雷技术规范》（GB 50343-2013）。以下是关键检测要求：
1.外部防雷装置检测
-接闪器：
-材质与规格：避雷针、避雷带等需采用镀锌钢材（如Φ10mm圆钢、40×4mm扁钢），锈蚀面积≤1/3。
-安装高度与保护范围：避雷针顶端应高出屋面1~2米，避雷带支持件间距≤1.5米，确保覆盖全部易击区域。
-焊接质量：搭接长度需满足规范（如圆钢双面焊接≥6D，扁钢三面焊接≥2B）。
-引下线：
-数量与间距：第一类防雷建筑引下线间距≤12米，第二类≤18米，第三类≤25米。
-电气连续性：使用毫欧表测试引下线与接闪器、接地装置的连接电阻，确保≤0.2Ω。
-接地装置：
-接地电阻值：一类建筑≤4Ω，二类≤10Ω，三类≤30Ω（具体依设计要求）。
-埋设深度与防腐：接地体埋深≥0.7米，焊接部位需涂刷防锈漆及银粉漆。
2.内部防雷装置检测
-等电位连接：
-连接点覆盖范围：所有金属构件（如管道、设备外壳、桥架）需与接地汇流排连接，过渡电阻≤0.03Ω。
-屏蔽措施：电源线、信号线应穿金属管或采用屏蔽电缆，金属管两端需可靠接地。
-浪涌保护器（SPD）：
-级间配合：电源系统需配置三级SPD（一级In≥20kA，三级Up≤1kV），信号线路需匹配传输速率与插入损耗。
-劣化指示：检查SPD的劣化指示器（如窗口颜色变化）及动作计数器，确保及时更换失效模块。
3.特殊场景检测要求
-石油化工设施：储罐区需设置独立避雷针（保护角≤45°），工艺装置法兰跨接电阻≤0.03Ω。
-数据中心：机房内需设置均压网格（5m×5m），跨步电压≤5V/m，并对精密设备前端加装信号SPD。
-轨道交通：接触网避雷线保护角≤30°，钢轨接地电阻≤2Ω，隧道每500米设接地引出点。
防雷接地检测是保障防雷系统可靠运行的核心环节。通过科学选择检测仪器（如接地电阻测试仪、SPD测试仪）、严格执行检测标准（如接地电阻≤4Ω、等电位连接电阻≤0.03Ω），可有效降低雷击风险。想要获取更多防雷相关内容，欢迎点击防雷检测服务进行了解！
