二合一防雷器接地电阻多少?防雷二合一模块怎么接电源?
在现代电气和电子系统中,雷电带来的威胁无处不在。为了有效抵御这种威胁,各类防雷器应运而生,“二合一防雷器”(通常指集成电源保护和信号/数据线保护的模块)便是其中一种应用广泛且相对复杂的产品。那么,二合一防雷器接地电阻多少?

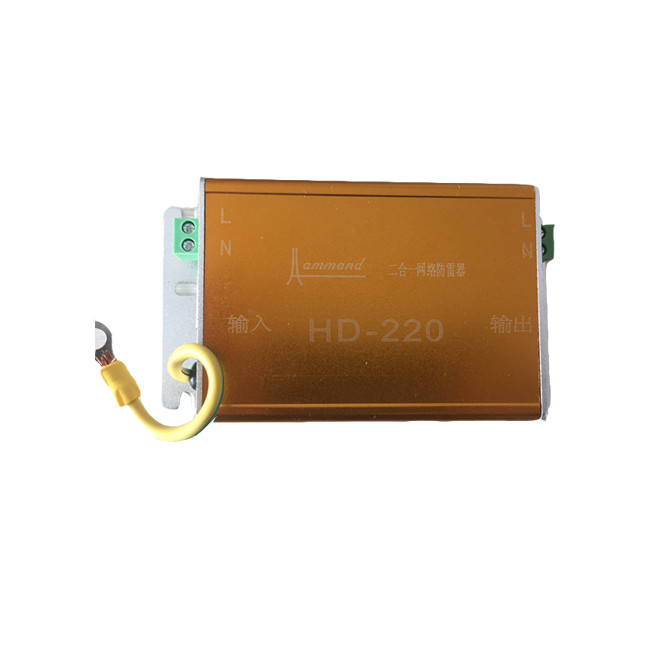

一、二合一防雷器接地电阻
首先,我们要理解接地电阻的重要性及其影响:
泄流效率:接地电阻越小,防雷器在泄放雷电流时产生的电压降就越小(根据欧姆定律V=IR)。这意味着更多的雷电流能被有效地引入大地,而不是在接地线上产生过高的电压,进而反击到被保护的设备上。
保护效果:接地电阻过高,会导致防雷器动作后,其两端的残压(即泄放电流后残留在线路上的电压)升高,可能无法有效保护敏感设备。严重时,防雷器自身也可能因泄流不畅而损坏。
其次,影响接地电阻目标值的关键因素:
防雷器自身的性能参数:不同型号、不同防护等级的二合一防雷器,其标称放电电流、最大放电电流以及相应的残压特性不同。通常,防护等级越高、耐受电流越大的防雷器,对地网的要求也相对更高,但并非绝对。制造商的技术手册或规格书中,有时会给出推荐的接地电阻范围,这应作为首要参考依据。
被保护设备的敏感度:如果被保护的是高度敏感的电子设备(如服务器、精密仪器),其对过电压的承受能力极低,那么对防雷器接地系统的要求就应更加严格,接地电阻需要尽可能低。
安装环境与土壤条件:土壤的导电性直接影响接地电阻的大小。在土壤电阻率高的地区(如砂石地、干燥地区),要达到很低的接地电阻值往往成本高昂且困难。这时,更应注重接地系统的结构合理性,确保在雷击发生时,电流能通过最短、最可靠的路径泄放。
那么,一个大致的参考范围是多少呢?
在实践中,对于大多数安装在建筑物内或通信机房等环境下的二合一防雷器,其接地端子到等电位接地端子板或接地汇流排之间的连接电阻,理想情况下应控制在1Ω以下。对于一些要求稍低的场合,4Ω也可能被接受,但这通常需要结合被保护设备的实际情况和当地规范来综合判断。
二、防雷二合一模块怎么接电源?
标准连接步骤与注意事项:
明确端子标识:首先,仔细查看二合一模块的接线端子。通常,电源输入端会清晰标注“L”(火线)、“N”(零线)、“PE”(保护地线)。信号线端子则会根据线缆类型标注,如“IN/OUT”(输入/输出)、“TX/RX”(发送/接收)等,有时会用颜色或特定符号区分。
连接电源输入线:
将来自电源总开关或分配电箱的火线(L),牢固连接到防雷器标有“L”的端子上。使用螺丝紧固时,力度要适中,确保接触良好,但不能过度拧紧导致端子或导线损伤。
将零线(N)连接到标有“N”的端子上,方法同上。
保护地线(PE)的连接至关重要!必须将来自电源系统的保护地线连接到防雷器标有“PE”的端子上。这条地线是防雷器泄放雷电流到整个建筑接地系统的通道,必须可靠。
连接电源输出线:
从防雷器“L”端子引出的导线,将连接到被保护设备(如服务器、路由器、交换机等的电源输入端)的火线。
从“N”端子引出的导线,连接到被保护设备的零线。
从“PE”端子引出的导线,通常不需要再单独接到被保护设备的机壳地(因为设备自身也应该有接地点),而是应与防雷器的接地线一同汇接到等电位接地端子板或接地汇流排上,确保整个系统的等电位连接。这一点非常关键,错误的连接可能导致地环路或保护失效。
连接信号/数据线:
根据信号线的类型(网线、电话线、同轴电缆等),将外来的信号线连接到防雷器上标有“IN”或类似标识的端子。
将从防雷器引出的、通往被保护设备的信号线连接到标有“OUT”或类似标识的端子。
信号线的接地端(如果防雷器有单独的信号地端子)也应按照说明连接到等电位接地端子板或汇流排上,实现与电源保护部分的等电位连接。
接地线的连接:
防雷器通常会有一个专门用于接地的端子(有时与电源PE端子共用,但最好有独立或清晰标识的接地端子)。
使用截面积足够大的铜质导线(具体截面积需参照产品说明和相关标准,通常不小于6mm²,对于重要场所可能要求更大),将此端子牢固连接到建筑物的等电位接地端子板、接地汇流排或符合要求的接地体上。这条接地线的路径应尽可能短、直,避免迂回,减少电感。
接地连接点必须做可靠压接或焊接,并做好防腐处理。
安装二合一防雷器,绝非简单的“插拔”或“拧螺丝”那么简单。接地电阻并非越低越好,关键在于其有效性,要结合产品特性和环境条件综合判断,并确保连接可靠。电源接线则要严格按照端子标识,确保L、N、PE正确连接,并特别注意PE线的处理和信号线的等电位连接。想要获取更多防雷相关内容,欢迎点击防雷器进行了解!
