开关型浪涌保护器漏电流多少？开关型浪涌保护器接在什么位置？
在电力系统防雷设计中，浪涌保护器（SPD）的选型与安装是保障设备安全的核心环节。开关型浪涌保护器（Voltage Switching Type SPD）因其独特的动作特性和适用场景，常被用于一级防雷保护。那么，开关型浪涌保护器漏电流多少？
一、开关型浪涌保护器的漏电流特性
1.漏电流的定义与来源
漏电流是指浪涌保护器在正常运行状态下（无过电压冲击时），流经其内部元件的微小电流。对于开关型SPD而言，其核心元件（如放电间隙、气体放电管等）在非动作状态下呈现高阻抗特性，因此漏电流通常极低。根据《GB/T 18802.1-2016低压电涌保护器》和《IEC 61643-11防雷保护》标准，开关型SPD的漏电流一般应满足以下要求：
-正常工作电压下（如220V AC系统），漏电流应小于1 mA；
-长期运行后（如5年），漏电流可能因材料老化或环境因素略有上升，但通常不超过3 mA。
2.漏电流的测量与意义
漏电流的测量需在断电状态下进行，使用高精度万用表或专用SPD测试仪。其意义在于：
-判断SPD状态：漏电流异常升高（如超过5 mA）可能预示放电间隙受潮、氧化或电极间绝缘劣化；
-评估系统安全性：过高的漏电流可能导致接地系统发热或干扰敏感设备（如PLC、变频器）。
3.开关型SPD与限压型SPD的对比
-开关型SPD：漏电流极低（微安级），适合一级保护；
-限压型SPD（如压敏电阻型）：漏电流较高（毫安级），需定期监测。
4.影响漏电流的关键因素
-环境温湿度：高湿度可能导致放电间隙表面结露，增加漏电流；
-安装质量：接地不良或线缆接触电阻过大可能引发异常电流；
-元件老化：放电间隙长期受电场应力作用，可能导致击穿阈值漂移。

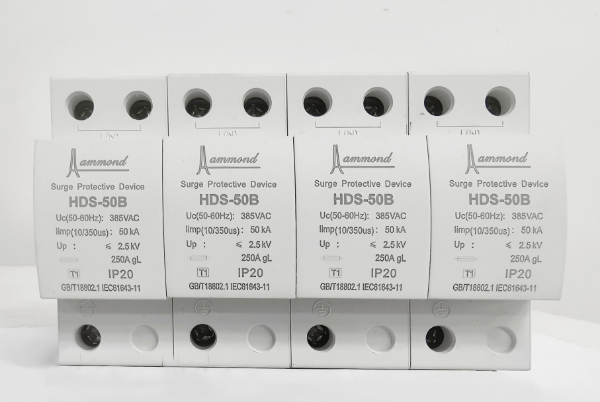

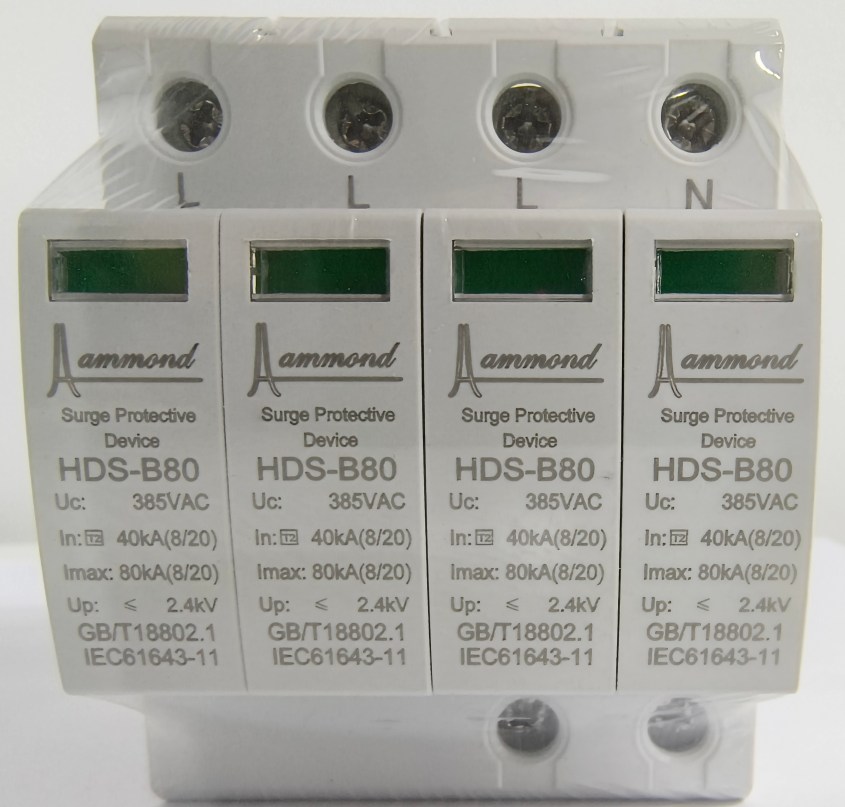

二、开关型浪涌保护器的安装位置与规范
1.安装位置的核心原则
开关型SPD的安装需遵循“分级防护”和“就近保护”原则：
-一级防护（T1级）：安装在建筑物电源入口处（如总配电柜），距离变压器或电缆入口不超过5米；
-二级防护（T2级）：在楼层配电箱或分配电柜中补充限压型SPD，与一级SPD间距≥10米（电缆路径）或加装退耦电感；
-接地路径优化：SPD接地线长度≤0.5米，优先采用“星形”或“V形”接线，避免环路。

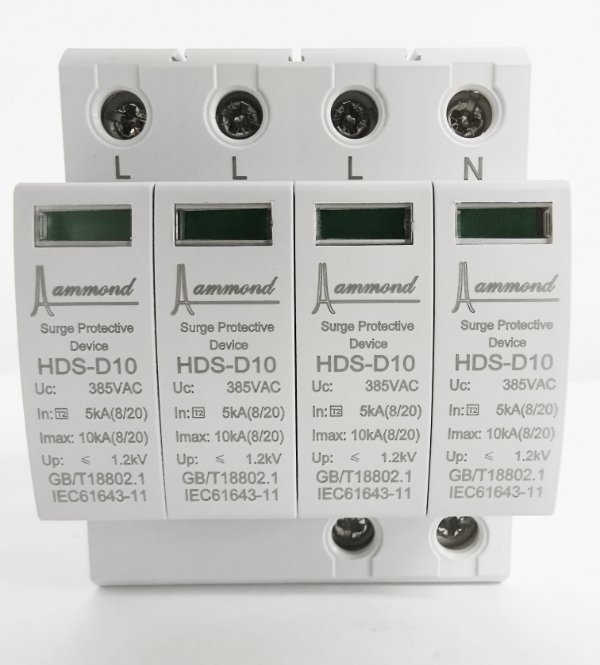

2.典型应用场景与安装示例
-工业场景：
-高压侧：在工厂总配电柜进线处安装T1级开关型SPD（Iimp≥12.5 kA），保护主变压器和高压设备；
-低压侧：在车间配电箱加装T2级限压型SPD（Up≤1.5 kV），保护PLC和电机控制器。
-数据中心：
-总配电柜：T1级SPD（Imax≥40 kA）安装在UPS电源前端；
-机房PDU：T3级SPD（Up≤1.2 kV）直接连接服务器电源接口。
3.安装接线的技术要点
-线缆规格：
-一级SPD连接线≥16 mm²铜导线，接地线≥25 mm²；
-二级SPD连接线≥4 mm²，接地线≥10 mm²。
-接线顺序：
-先接地后接线：避免安装过程中意外短路；
-区分相线与中性线：单相系统需明确L/N标识，三相系统需平衡负载。
-后备保护装置：
-SPD前端需配置断路器或熔断器（如6~10 A），防止故障电流导致火灾。
4.特殊场景的安装要求
-光伏系统：直流侧需选用专用直流SPD（Uc≥1.5倍系统电压）；
-通信基站：馈线入口处需联合避雷针安装T1级SPD（Iimp≥25 kA）；
-高雷暴区域：建议采用复合型SPD（开关型+限压型），提升通流容量。
三、开关型SPD的维护与监测
1.定期检测与故障预警
-漏电流测试：每季度用钳形表或SPD测试仪测量漏电流，异常值需立即更换；
-动作次数统计：通过计数器记录SPD动作频率，频繁动作（≥3次/年）需评估雷击风险；
-接地电阻测试：确保接地电阻≤4Ω，避免因接地不良导致残压升高。
2.状态指示与智能化管理
-可视化指示：选择带窗口显示的SPD（如绿色正常、红色故障）；
-远程监测：集成物联网传感器，实时上传漏电流、动作状态数据至SCADA系统。
开关型浪涌保护器的漏电流特性与其高阻抗设计密切相关，而科学的安装位置选择则是实现分级防护的关键。无论是工业设施还是数据中心，SPD的配置需结合系统电压、雷暴等级和设备耐压能力综合考量。想要获取更多防雷相关内容，欢迎点击浪涌保护器进行了解！
