配电箱浪涌保护器如何配线？配电箱浪涌保护器的正确接线法
在现代电力系统中，浪涌保护器（SPD）是保障设备安全运行的重要装置。无论是工业、商业还是家庭用电场景，浪涌保护器的合理安装与接线都直接影响其防护效果。本文将以配电箱浪涌保护器的接线为核心，结合国家标准与行业实践，深入解析其正确接线方法及关键注意事项。
一、浪涌保护器的分级与接线逻辑
浪涌保护器根据防护等级可分为一级、二级和三级，分别对应不同的安装位置和接线需求：
1.一级浪涌保护器（Type 1）
安装在配电箱进线端，主要应对直击雷或电网操作过电压。其通流容量大（Iimp≥25kA），通常采用火花间隙或复合型模块。接线时需直接连接主电源的L1、L2、L3相线和N线，并通过短而粗的接地线（≥16mm²铜线）与接地母排连接，确保泄放路径最短。
2.二级浪涌保护器（Type 2）
位于分配电柜或次级配电箱，用于吸收一级保护器未完全抑制的残余能量。其通流能力稍低（In≥40kA），多采用压敏电阻（MOV）或气体放电管（GDT）。接线需与二级配电系统的相线、零线并联，并通过独立接地线（≥10mm²）连接至接地系统。
3.三级浪涌保护器（Type 3）
靠近敏感设备（如UPS、PLC、服务器等），进一步抑制电压尖峰。其通流容量较小（Imax≤10kA），常采用TVS二极管或限压型模块。接线时需直接串联在设备前端，接地线截面积≥4mm²。
二、配电箱浪涌保护器的接线步骤详解
浪涌保护器的接线需遵循“先断电、后接线、再测试”的原则，具体步骤如下：
1.断电与验电
在接线前，必须切断配电系统的电源，并使用验电笔确认无电。这是避免触电事故的第一步。
2.识别端口与准备工具
浪涌保护器通常设有L（火线）、N（零线）和PE（地线）三个端口。根据配电系统类型（单相或三相）选择对应接线方式。准备工具包括螺丝刀、电工胶带、万用表或电压测试仪。
3.单相系统接线
-火线与零线连接：将电源火线（L）接入浪涌保护器的L端子，零线（N）接入N端子。
-接地线连接：将PE端子与接地母排可靠连接，接地电阻需≤4Ω。
-输出端连接：浪涌保护器的输出端L和N需分别接至负载设备的火线和零线，确保路径最短。
4.三相系统接线
-相线连接：将三相火线L1、L2、L3分别接入浪涌保护器的对应端子，零线（N）接入N端子。
-接地线连接：同单相系统，接地线需直接连接至接地系统。
-输出端连接：浪涌保护器的输出端L1、L2、L3和N需接至负载设备的相应线路。

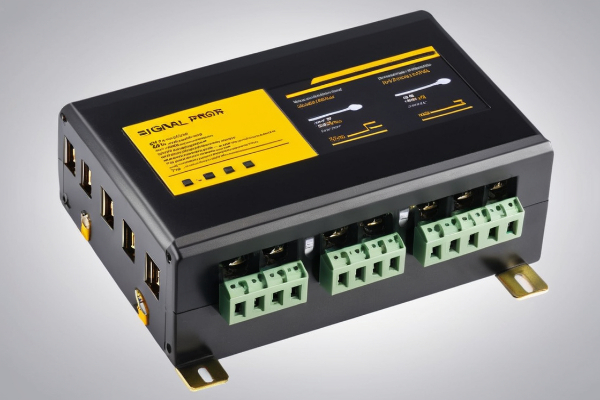

5.信号系统接线
对于通信、控制信号线路（如以太网、RS485），浪涌保护器的接线需注意信号线数量匹配。将信号线（IN）接入输入端，输出端接至设备信号输入端，同时确保接地线可靠连接。
6.检查与测试
-紧固检查：确认所有接线端子已旋紧，避免接触不良导致发热。
-长度优化：电源线和接地线应尽量短直，避免过长引发电磁干扰或增加阻抗。
-通电测试：恢复电源后，使用万用表检测各端子电压是否正常，观察指示灯状态（如有）。
三、接线中的关键规范与注意事项
1.导线截面积与色标要求
-根据GB/T 21431-2023标准，相线（L）应采用黄、绿、红色，中性线（N）为浅蓝色，接地线（PE）为绿/黄双色线。
-导线截面积需满足：一级SPD接地线≥16mm²（铜），二级≥10mm²，三级≥4mm²。
2.接地电阻与等电位连接
-接地电阻应≤4Ω（独立接地体）或≤1Ω（共用接地系统），避免电位反击风险。
-接地线需采用凯文接线法（V型连接），减少引线电感对保护效果的影响。
3.多级SPD的配合
-级间距离应≥10米，或加装退耦电感，防止能量回灌。
-后备保护装置（如熔断器或空开）需安装在浪涌保护器前端，确保其损坏时能及时切断电路。
4.安装位置与防护范围
-一级SPD应置于主配电箱（MDB），覆盖整个建筑；二级SPD安装于楼层分配电箱（SDB），局部防护；三级SPD直接安装在设备前端。
浪涌保护器的正确接线是保障电力系统安全运行的基础。通过严格遵循国家标准（如GB 50343、IEC 61643），合理选择导线规格与接地方式，并注重多级保护的协同配合，可最大限度降低雷击与电网波动对设备的损害。想要获取更多防雷相关内容，欢迎点击浪涌保护器进行了解！
