接地模块是什么材料？接地模块连接方式
在防雷接地工程中，接地模块作为核心组件之一，其材料选择与连接方式直接影响系统的可靠性与安全性。那么，接地模块是什么材料呢？
一、接地模块的材料组成与特性
接地模块是一种以非金属导电材料为主的接地体，其核心功能是通过扩大与土壤的接触面积、降低接地电阻，实现雷电流或故障电流的高效泄放。其材料组成与特性决定了其性能表现：
1.石墨基材料：导电性与耐腐蚀性的平衡
石墨接地模块以高纯度石墨为核心，辅以导电树脂、碳纤维等复合材料，形成稳定的导电网络。其优势在于：
-低电阻率：石墨的层状结构使其电阻率可低至0.1Ω·m，远优于传统金属材料；
-耐腐蚀性：不含金属成分，避免电化学腐蚀，寿命可达30年以上；
-环境适应性：适用于酸碱土壤、高盐碱地区及冻土环境，性能稳定。
2.金属复合材料：兼顾导电性与机械强度
部分接地模块采用金属骨架+非金属涂层的复合结构，例如：

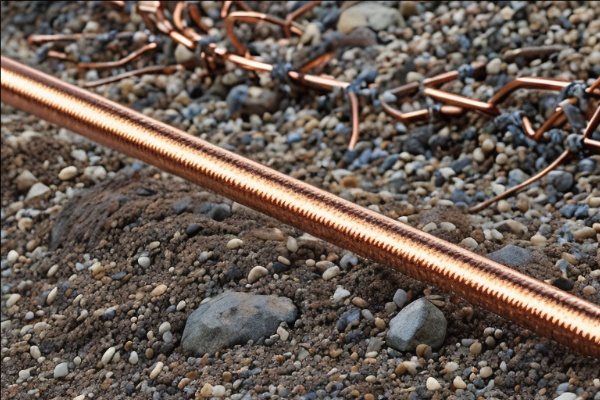

-铜包钢电极：以铜层包裹钢芯，兼具铜的导电性与钢的机械强度；
-离子渗透型模块：内部填充电解质，通过吸湿释放离子改善土壤导电性。
3.其他特殊材料：场景化需求驱动创新
-柔性接地体：适用于高土壤电阻率区域，通过大幅增加接地装置的放电截面积，增大接地导通性，从而降低土壤电阻；
-可膨胀式模块：安装后吸水膨胀，增加与土壤的接触面积，适合岩石地带。
材料选择的关键考量：
-土壤环境：高盐碱地区优先选用石墨模块，酸性土壤推荐离子型模块；
-降阻需求：高阻率区域需采用柔性接地体；
-施工条件：冻土或岩石地带宜选用耐低温、易开挖的模块。
二、接地模块的连接方式与技术要点
接地模块的连接方式直接影响系统的整体导电性能与结构稳定性。目前主流连接方法包括以下三种：
1.放热焊接：永久性连接的优选方案
-原理：利用铝热反应（Al+Fe₂O₃→Fe+Al₂O₃）产生高温（约2500℃），将金属材料熔融结合。
-操作步骤：
①搭接焊：搭接长度≥扁钢宽度的2倍，多边焊接确保牢固性；
②垂直模块连接：若电极芯为圆管或圆钢，需立起连接扁钢，并在两侧加焊钢筋头加固；
③防腐处理：清除焊渣后涂覆沥青或防腐漆，防止氧化。
-优势：焊缝强度高，无需后续维护，适合长期运行的接地系统。
2.搭接焊：经济高效的常规选择
-适用场景：水平接地模块之间的连接，或模块与主接地网的衔接。
-技术要求：
-焊缝长度≥80mm，且需双面焊接；
-焊接部位应平整，避免虚焊、漏焊。
-局限性：对施工人员技术要求较高，需定期检查焊缝完整性。
3.铆钉连接：定制化场景的灵活方案
-适用性：模块电极芯需打孔时，采用铆钉连接。
-操作要点：
-模块与接地网均需预先打孔；
-使用耐腐蚀金属铆钉（如不锈钢）固定。
-优势：无需焊接，适合快速安装，但需注意铆钉的防腐性能。
连接方式的选择逻辑：
-永久性工程（如变电站、核电站）：优先采用放热焊接；
-临时或预算敏感项目：可选用搭接焊；
-特殊结构需求（如岩石地带）：铆钉连接提供灵活性。
三、接地模块的应用场景与工程实践
1.电力系统防雷接地
-变电站与输电塔：采用柔性接地技术降低工频接地电阻，减少雷击跳闸率；
-新能源基地：光伏/风电场在沙地或高阻率区域使用柔性接地体，可有效降低接地电阻。
2.通信与数据中心
-基站接地：在山区或岩石地带，石墨模块减少开挖量，安装周期缩短30%；
-数据中心：通过均压环与模块化接地网结合，抑制地电位反击风险。
3.特殊环境适应
-石化与铁路：离子型模块在化工厂、油库中耐酸碱腐蚀，寿命达25年以上；
-森林防火系统：与玻璃钢避雷针配合使用，提升雷电泄放效率。
安装与维护规范：
-埋设深度：≥0.8m，模块间距≥3m，避免相互干扰；
-回填要求：使用细土或降阻剂分层夯实，确保模块充分吸湿（24小时后测量电阻）；
-检测周期：每年测量接地电阻，重点关注焊缝腐蚀与土壤湿度变化。
接地模块的材料创新与连接方式优化，是防雷接地工程可靠性的基石。从石墨基材料的耐腐蚀性，到放热焊接的永久性连接，再到场景化的应用适配，每一步都凝聚着对物理规律与工程实践的深刻理解。想要获取更多防雷相关内容，欢迎拨打咨询热线进行了解！
