管式避雷器的保护间隙有几个？管式避雷器和阀式避雷器能否互换？
在电气防雷工程中，避雷器是保障电力系统安全运行的核心设备之一。根据工作原理和结构差异，避雷器可分为管式避雷器、阀式避雷器和氧化锌避雷器等类型。其中，管式避雷器和阀式避雷器因其不同的设计特性，在应用场景和功能上存在显著差异。本文将深入解析管式避雷器的保护间隙数量，并探讨两种避雷器是否可以互换使用的问题。
一、管式避雷器的保护间隙：两个串联间隙的协同作用
1.保护间隙的构成
管式避雷器的核心结构包括两个串联的间隙：
-内间隙（灭弧间隙S1）：位于产气管内部，由棒形电极和环形电极构成。其作用是在雷电流通过时产生强烈的电弧，引发产气材料燃烧并生成灭弧气体。
-外间隙（隔离间隙S2）：位于管式避雷器与带电线路之间，用于隔离工频电压，防止产气管因持续工频泄漏电流而受损。
2.间隙尺寸与电压等级的关系
根据行业标准，管式避雷器的外间隙尺寸需与系统电压匹配：
-3kV系统：外间隙最小值为8mm；
-6kV系统：外间隙为10mm；
-10kV系统：外间隙需达到15mm。
这种设计确保了避雷器在正常运行时不会因工频电压击穿，而在雷电过电压下能可靠动作。
3.工作原理与灭弧机制
当雷电过电压击穿内外间隙后，雷电流通过接地装置泄放至大地，同时工频续流在管内产生电弧。此时，产气管内壁材料燃烧生成高压气体，通过喷口强力吹弧，使电弧在电流过零时熄灭。外间隙随后恢复绝缘，系统恢复正常运行。这一过程依赖两个间隙的协同作用，缺一不可。
二、管式避雷器与阀式避雷器的对比分析
1.结构与材料差异
-管式避雷器：
-采用纤维、有机玻璃或塑料制成的产气管；
-依赖机械式灭弧气体（如纤维燃烧产生的气体）实现电弧熄灭。
-阀式避雷器：
-由多组火花间隙和碳化硅阀片（非线性电阻）组成；
-通过阀片的非线性特性限制工频续流，并配合间隙灭弧。

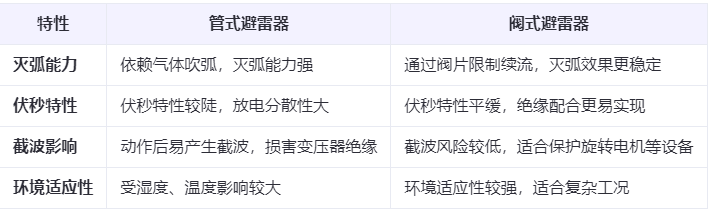

2.性能特点对比
3.典型应用场景
-管式避雷器：主要用于输电线路的大跨距、交叉档距或变电站的进线段保护，因其高灭弧能力可应对线路雷击的瞬时高能量。
-阀式避雷器：广泛应用于变电站、配电设备及旋转电机保护，因其稳定的伏秒特性和低截波风险，更适合保护精密设备。
三、管式避雷器与阀式避雷器能否互换？
1.互换性的技术障碍
-灭弧机制差异：
管式避雷器依赖气体吹弧，而阀式避雷器通过非线性电阻限制续流。若将两者互换，可能导致灭弧失败或设备损坏。例如，将阀式避雷器用于线路保护时，其灭弧能力不足，易因工频续流过大而炸裂；反之，管式避雷器用于保护旋转电机时，其截波特性可能引发匝间绝缘击穿。
-绝缘配合问题：
阀式避雷器的伏秒特性平缓，可与被保护设备绝缘特性良好匹配，而管式避雷器的伏秒特性较陡，易导致保护失效。例如，在变电站中使用管式避雷器，可能因放电分散性大而无法有效限制过电压。
2.实际案例分析
-案例1：某山区10kV输电线路原采用阀式避雷器，因雷击频繁导致避雷器炸裂。更换为管式避雷器后，利用其高灭弧能力成功抑制雷电流，但需定期更换产气管以应对材料损耗。
-案例2：某化工厂电机保护系统误将管式避雷器用于电机端部保护，结果雷击后产生截波，导致电机绕组绝缘击穿。改用FCD型磁吹阀式避雷器后，故障率下降90%。
3.替代方案的可行性
若需在特定场景中替代避雷器类型，需满足以下条件：
-性能参数匹配：确保替代设备的残压、灭弧能力、伏秒特性与原设备一致；
-系统兼容性验证：通过仿真计算或现场试验评估替代方案对系统的影响；
-成本与维护考量：例如，氧化锌避雷器因无间隙设计和优异非线性特性，已成为现代防雷系统的主流选择，可作为两者的通用替代方案。
四、结论与建议
管式避雷器的两个保护间隙（内间隙和外间隙）是其核心设计，通过机械式灭弧机制实现雷电流的快速泄放。然而，由于其伏秒特性陡峭、截波风险高等缺陷，管式避雷器与阀式避雷器在性能和应用场景上存在本质差异，两者不可直接互换。
在实际工程中，应根据系统电压等级、雷电活动强度及被保护设备特性，科学选择避雷器类型。例如：
-输电线路：优先选用管式避雷器或无间隙氧化锌避雷器；
-变电站及精密设备：推荐使用阀式避雷器或氧化锌避雷器；
-特殊工况：可结合智能监测系统动态评估避雷器状态，实现精准保护。
防雷工程的核心在于“量体裁衣”，唯有深入理解避雷器的技术特性，才能构建安全、经济的防雷体系。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
