架空地线一般采用什么材料？架空线接地线挂在什么位置？
在电力系统中，架空地线（又称避雷线）是保障输电线路安全运行的重要组成部分。其核心功能是通过屏蔽和分流作用，降低雷击对导线和杆塔的威胁。然而，架空地线的设计与施工并非简单的技术堆砌，而是需要结合材料特性、地理环境和电气性能进行科学规划。本文将深入探讨架空地线的设计逻辑与工程实践。
一、架空地线的材料选择：性能与场景的平衡
架空地线的材料选择直接影响其机械强度、导电性能和耐久性。根据应用场景和设计需求，常见的材料类型包括以下三种：
1.镀锌钢绞线
镀锌钢绞线是传统架空地线的首选材料。其核心优势在于优异的机械强度和抗腐蚀性。通过镀锌处理，钢材表面形成一层致密的氧化锌膜，可有效抵御大气环境中的酸雨、盐雾等腐蚀因素。此外，镀锌钢绞线的导电性能虽不及铜材，但其成本低廉且施工便捷，适用于大多数常规输电线路。例如，在110kV~220kV线路中，镀锌钢绞线因其经济性和可靠性被广泛采用。
2.铝包钢绞线
铝包钢绞线是近年来兴起的高性能材料。其结构为外层铝包覆内层钢材，兼具钢材的机械强度和铝材的导电性能。铝包钢绞线的导电率可达40%IACS（国际退火铜标准），比镀锌钢绞线高20%以上，同时其热稳定性更优，能在雷电流冲击下快速散热，降低过热风险。这种材料尤其适用于高雷暴区或需要提升耐雷水平的输电线路，例如沿海地区或山区高压线路。
3.光纤复合架空地线（OPGW）
光纤复合架空地线（OPGW,Optical Ground Wire）是多功能集成的创新材料。其结构由金属导体（通常为铝包钢）和嵌入的光纤单元组成，既具备传统避雷线的防雷功能，又能承载通信信号传输任务。OPGW的优势在于“一缆多用”，可大幅降低通信光缆的单独架设成本。例如，在500kV及以上超高压输电线路中，OPGW已成为主流选择，既满足防雷需求，又为智能电网的光纤通信提供物理通道。
二、架空线接地线的安装位置：技术规范与安全距离
架空地线的接地系统是其发挥防雷功能的关键环节。接地线的安装位置需严格遵循《建筑物防雷设计规范》（GB 50034-2013）和《交流电气装置的接地设计规范》（GB 50065-2011），确保雷电流能够高效泄入大地，同时避免对周边设施造成干扰。
1.避雷线的安装高度与路径

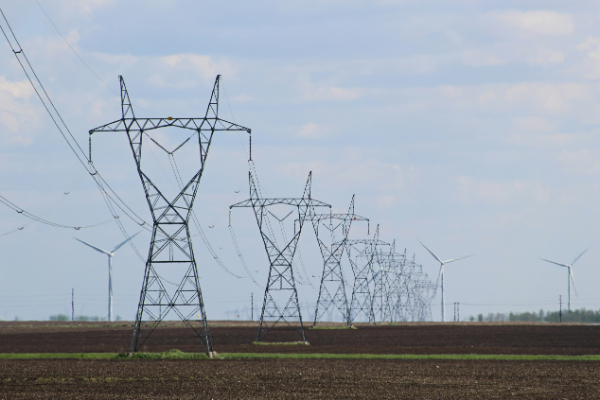

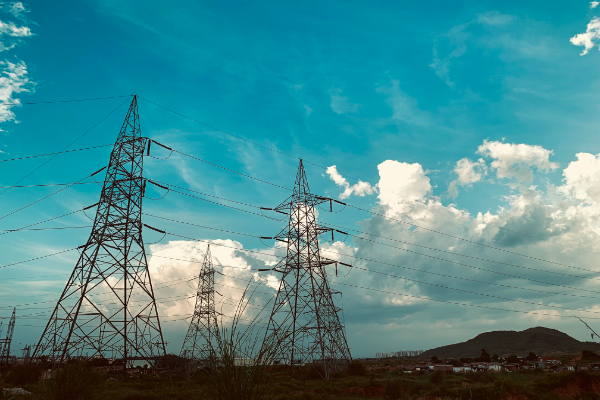

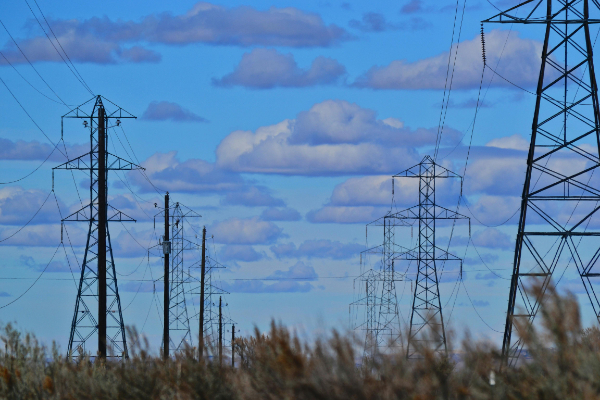

避雷线通常架设在杆塔顶部，高出导线1.5~3米，以形成有效的屏蔽保护角（一般小于25°）。其水平路径应沿线路方向连续延伸，避免出现断点或弯折。例如，在山区或地形起伏较大的区域，需通过增加杆塔密度或调整杆塔高度，确保避雷线始终覆盖导线的上方。
2.接地引下线的连接方式
避雷线通过接地引下线与杆塔基础相连。引下线材料通常为镀锌扁钢（40×4mm）或圆钢（φ12mm），并与杆塔金属结构焊接，确保电气连通性。焊接处需做防腐处理（如热镀锌），以防止锈蚀导致接地失效。例如，在土壤电阻率较高的地区（ρ＞500Ω·m），可采用离子接地极或柔性接地体降阻。
3.接地体的布置规范
接地体的类型和布局需根据土壤条件灵活调整：
-环形接地网：在杆塔基础周围敷设闭合环形水平接地体（边长5~10米），埋深≥0.6米。
-垂直接地极：在环形网四角或中间打入2~4根垂直接地极（长度2.5~3米），与水平接地网焊接。
-复合接地体：在土壤电阻率高且施工受限的场景下，可采用降阻模块或石墨接地极，提升接地效率。
安装位置的关键原则：
-连续性：接地系统需形成完整的电流回路，避免因断点导致雷电流滞留。
-安全性：避雷线与周边设施的间距需符合规范，防止反击或感应过电压。
-可维护性：接地体应设置在便于检修的位置，避免因植被覆盖或建筑施工导致难以维护。
三、实际应用中的挑战与解决方案
在工程实践中，架空地线的设计与施工常面临以下挑战：
1.土壤电阻率差异：在高电阻率地区（如岩石层或冻土带），可通过换土、使用柔性接地体或采用深层接地极降低接地电阻。
2.环境腐蚀问题：沿海或工业污染区需选用防腐性能更强的材料（如铝包钢绞线）或增加涂层厚度。
3.多雷区防护需求：在雷暴日≥30天的区域，需全线架设双根避雷线，并配合安装均压环、屏蔽环等电气保护金具。
架空地线的设计与施工是电力防雷工程的核心环节。通过科学选择材料（如镀锌钢绞线、铝包钢绞线或OPGW）和严格遵循接地规范（如安装高度、安全距离和接地电阻要求），可显著提升输电线路的耐雷水平和运行可靠性。想要获取更多防雷相关内容，欢迎拨打咨询热线进行了解！
