110kV变电站第几类防雷？变电站防雷是否设针尖接地？
在现代电力系统中，110kV变电站作为区域电网的枢纽节点，承担着电能转换与分配的关键任务。其运行的可靠性直接关系到城市供电安全与工业生产的连续性。然而，雷电作为一种高能量、高破坏性的自然现象，对变电站设备构成严重威胁。因此，科学合理的防雷设计是保障变电站安全运行的核心环节。那么，110kV变电站属于哪一类防雷对象？
一、110kV变电站的防雷分类：基于IEC与GB标准的定位
在防雷工程中，“第几类防雷”通常指依据《建筑物防雷设计规范》（GB 50057）或IEC 62305标准对建筑物或设施进行的雷电防护等级划分（LPL I～IV）。然而，对于110kV变电站这类工业电力设施，其防雷分类并不直接套用民用建筑的“第一、二、三类”体系，而是依据其重要性、雷击风险及运行后果进行独立评估。
根据GB 50057-2010规定，具有特殊重要性的电力设施，如区域变电站、调度中心等，应按第一类防雷建筑物标准进行防护。110kV变电站作为城市或区域电网的骨干节点，一旦因雷击导致设备损坏或系统停运，将引发大范围停电，造成重大经济损失和社会影响。因此，从风险等级与防护要求来看，110kV变电站应执行等效于第一类防雷的防护措施。
具体而言，其防雷设计需满足以下核心要求：
-直击雷防护：采用独立避雷针、构架避雷针或避雷线形成保护范围，确保变电站内所有设备均处于接闪器的有效保护区内。
-雷电侵入波防护：在变压器、断路器等关键设备前设置多级金属氧化物避雷器（MOA），限制雷电沿输电线路传入的过电压。
-等电位连接与接地系统：建立低阻抗、均压良好的接地网，确保雷电流快速泄放，减少地电位反击风险。
二、“针尖接地”概念辨析：技术误区与正确实践
在日常交流中，常有人提出“变电站防雷是否要设针尖接地”的疑问。这一表述存在概念混淆，需从技术本质进行澄清。
“针尖接地”并非标准术语，容易被误解为“避雷针的尖端直接接地”。实际上，避雷针（Air Terminal）的尖端并不直接接地，而是通过引下线（Down Conductor）与接地装置（Earth Electrode System）相连，形成完整的雷电流泄放通道。
避雷针的工作原理是利用其尖端产生电场集中效应，优先接闪雷电，并通过低阻抗路径将雷电流导入大地。其有效性取决于三个关键环节：
1.接闪性能：针尖高度、位置及保护范围需经滚球法（Rolling Sphere Method）计算，确保覆盖所有被保护设备。
2.引下线设计：应采用截面足够、路径最短的导体（如镀锌扁钢或铜带），减少电感压降，防止侧击闪络。
3.接地系统：这是防雷成败的核心。变电站接地网通常采用网格状布置，埋深0.6～0.8米，接地电阻要求≤0.5Ω（根据DL/T 621规定），以确保雷电流迅速扩散，避免局部电位升高。

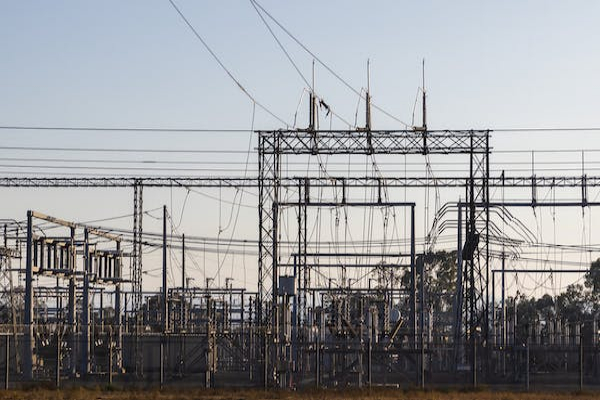

值得注意的是，现代变电站更倾向于采用构架避雷针或避雷线，而非独立针。因其可利用现有构架节省空间，且保护范围更易控制。但需注意，避雷针不应装设在主变压器上方，以防雷击时油箱受损或产生反击。
三、系统化防雷思维：从“单点防护”到“综合防御”
110kV变电站的防雷绝非仅靠几根避雷针即可解决，而应构建“外部防雷+内部防雷+等电位联结+SPD协同”的综合体系。
-外部防雷：以接闪器、引下线、接地网为核心，抵御直击雷。
-内部防雷：通过避雷器（MOA）限制雷电侵入波，保护变压器、GIS等核心设备。
-电磁兼容设计：控制接地网电位梯度，减少二次设备受干扰风险。
-运维管理：定期检测接地电阻、避雷器泄漏电流，确保防护系统始终处于有效状态。
110kV变电站虽不直接归类为“第一类防雷建筑”，但其防雷标准应等效甚至高于该级别。而所谓“针尖接地”实为对防雷系统结构的误解——真正的关键在于科学的接闪设计、可靠的引下通道与低阻抗的接地网。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
