接地母线是什么？接地母线和接地极的区别
在建筑防雷与电气安全系统中，接地母线与接地极是“协同工作却功能迥异”的核心组件——前者是接地系统的“电流传输与连接枢纽”，后者是“雷电流/漏电电流导入大地的最终出口”。很多人因两者都服务于“接地”而混淆，实则二者在本质、功能、安装场景上存在明确界限。理清它们的定义与区别，是确保接地系统有效运行、降低雷击与触电风险的关键前提。
一、接地母线：接地系统的“传输与连接中枢”
接地母线并非普通的“电线”，而是具备高导电率、强机械强度的“专用导体”，承担着接地系统中“电流传导、组件连接、电位均衡”的核心职责，是连接接地极与各类接地设备的“桥梁”。
1.核心定义：什么是接地母线？
根据《建筑物防雷设计规范》（GB 50057-2010），接地母线是“将接地极与接地端子、接地设备连接成整体，用于传导雷电流或漏电电流的导体”。它通常以“条形”或“排状”形式存在，而非单股导线——这是因为需承载较大电流（如直击雷电流可达10-100千安），条形结构能降低导体阻抗，避免电流过大导致过热烧毁。
2.三大核心功能：支撑接地系统稳定运行
（1）传导电流：高效输送雷电流与漏电电流
接地母线最核心的作用是“低阻抗传导电流”。当建筑物遭遇直击雷时，雷电流经接闪器（避雷针、避雷带）、引下线流入接地母线，再由接地母线分流至多个接地极，最终导入大地；若电气设备漏电（如热水器外壳带电），漏电电流会经设备接地端流入接地母线，再通过接地极泄放，触发漏电保护器跳闸。
例如，小区配电房的总接地母线（通常为60mm×6mm镀锌扁钢），需同时承接引下线传来的雷电流与配电柜的漏电电流，其截面积需根据最大电流计算（雷电流按100千安短时耐受电流设计），确保在电流通过时，导体温度不超过1080℃（铜导体熔点），避免熔断。
（2）连接组件：整合接地系统的“零散节点”
接地系统中，接地极、等电位端子箱、设备接地端等组件分散在不同位置，需通过接地母线串联成“统一网络”。例如，住宅建筑的接地母线会沿墙体或电缆井敷设，一端连接地下的接地极，另一端连接每层的等电位端子箱、空调外机接地端、配电箱接地端——若没有接地母线，这些组件会成为“孤立的接地节点”，无法形成整体防护。
以卫生间局部等电位系统为例，局部等电位端子箱需通过25mm×4mm铜排（小型接地母线）连接本层的金属水管、热水器外壳，再通过该铜排接入建筑主接地母线，实现“局部-整体”的接地连通。
（3）均衡电位：避免接地系统内电位差
接地系统中，不同位置的接地组件可能因电流分布不均产生电位差（如接地极附近电位高，远处电位低），若电位差过大，可能导致电流沿接地母线反向流动，引发设备故障。接地母线通过“低阻抗特性”让整个接地系统的电位趋于一致——例如，多层住宅的接地母线从底层到顶层全程导通，电阻通常≤0.1Ω，确保顶层等电位端子箱与底层接地极的电位差≤1V，避免因电位差产生的“地环流”干扰弱电设备（如监控摄像头）。
3.常见类型与应用场景：按功能分区适配
（1）总接地母线：建筑接地系统的“主干线”
安装在建筑底层（如地下室配电房附近），材质多为镀锌扁钢（明敷）或铜排（暗敷，用于腐蚀性环境），截面积通常≥50mm²（铜）或≥100mm²（钢），需连接建筑所有引下线、总等电位端子箱、主接地极，是整个建筑接地系统的“总枢纽”。
（2）楼层接地母线：分层承接接地需求
安装在每层电缆井或配电间，材质为25mm×4mm镀锌扁钢或35mm²铜缆，一端连接总接地母线，另一端连接本层的局部等电位端子箱、设备接地端，适合高层住宅（30层以上）或公共建筑——因高层建筑总接地母线阻抗随高度增加而增大，楼层接地母线可缩短设备到总接地母线的距离，降低阻抗。
（3）局部接地母线：服务特定区域的“支线”
用于卫生间、机房等局部区域，材质多为16mm²铜缆或20mm×3mm铜排，仅连接该区域的接地组件（如卫生间的金属挂件、机房的服务器），再接入楼层或总接地母线，特点是“小范围、高精度”，需满足局部区域的电位均衡需求（如机房接地母线需确保所有服务器接地端电位差≤0.5V）。
二、接地母线与接地极的核心区别：6个关键维度辨析

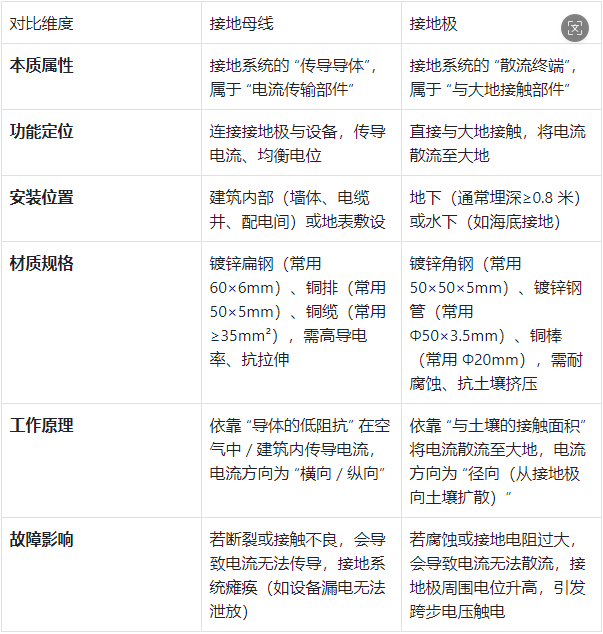

很多人误以为“接地母线就是接地极的延伸”，实则二者在本质、功能、安装等方面存在根本差异，可通过6个维度清晰区分：
接地母线是接地系统的“传输纽带”，接地极是“散流终端”——前者负责“把电流送过去”，后者负责“把电流散出去”，二者协同构成建筑防雷与电气安全的“最后一道防线”。只有让接地母线与接地极都处于最佳工作状态，才能真正发挥接地系统的防护作用。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
