220kv怎么接地？220kv接地线规格多少？
在电力系统中，220kV电压等级作为输变电网络的核心组成部分，其接地系统的设计直接关系到电网的安全稳定运行。接地系统不仅是防雷保护的基础，更是保障人身安全、设备安全和系统可靠性的关键环节。那么，220kv怎么接地？
一、220kV接地系统的设计原则
220kV变电站的接地系统设计需要遵循系统性、综合性和可靠性原则。首先，系统性原则要求我们将接地视为一个完整的系统工程，而非孤立的技术措施。这包括接地网、接地引下线、设备接地等多个组成部分的协同设计。根据《交流电气装置的接地设计规范》(GB/T 50065)，220kV变电站的接地电阻一般要求不超过0.5Ω，这在实际工程中往往需要通过大面积接地网来实现。
综合性原则体现在接地系统需要同时满足工频接地短路、雷电冲击和电磁兼容等多重需求。工频短路电流可达数十千安，而雷电冲击电流的上升时间则微秒级，频率成分复杂。因此，220kV接地网必须同时具备低阻特性和良好的高频响应特性。这通常需要采用水平接地体与垂直接地极相结合的复合接地网结构，水平接地体提供主要泄流通道，垂直接地极则改善深层土壤的散流效果。
可靠性原则要求接地系统在设计寿命内（通常不少于30年）保持性能稳定。这需要考虑土壤腐蚀性、接地材料耐久性以及系统可扩展性等因素。特别是在高土壤电阻率地区，可能需要采用柔性接地体等措施，这些措施的长效性评估尤为关键。
二、220kV接地线规格选择
接地线作为连接设备与接地网的导体，其规格选择直接关系到接地系统的有效性。220kV系统接地线的选择需要考虑热稳定性、机械强度和腐蚀防护三个核心要素。
在热稳定性方面，接地线必须能够承受系统最大短路电流的热效应而不致熔断。根据短路电流持续时间（通常按1秒考虑）和接地材料的热稳定系数，可计算出最小截面积。对于铜质接地线，其热稳定系数C约为143（A·s^1/2/mm²），而钢质材料约为70。以220kV变电站常见31.5kA短路电流为例，铜接地线最小截面积不应小于220mm²，钢接地线则不应小于450mm²。实际工程中，考虑到裕度和腐蚀因素，220kV设备接地线通常选用截面不小于240mm²的铜绞线或50×5mm的扁钢。
机械强度要求接地线能够承受安装应力、短路电动力和自然环境侵蚀。铜绞线因其良好的柔韧性和抗拉强度成为首选，而扁钢则因其刚性更适合固定敷设。值得注意的是，接地线的连接方式（如压接、焊接或螺栓连接）也会影响整体机械性能，必须确保连接点的机械强度不低于导体本身。
腐蚀防护是接地线长期可靠运行的保障。在腐蚀性较强的土壤环境中，铜覆钢材料（通常铜层厚度不小于0.25mm）兼具铜的耐腐蚀性和钢的机械强度，成为经济实用的选择。对于特别重要的220kV枢纽变电站，则可能采用纯铜接地线以最大限度延长使用寿命。
三、工程实践中的关键考量
在实际工程中，220kV接地系统的设计和施工还面临诸多挑战。土壤电阻率的不均匀性是首要难题，同一变电站不同区域的电阻率可能相差数倍。这要求通过详细的地质勘探和土壤电阻率测试，采用分层设计或局部降阻措施。例如，在岩石地区可采用深井接地极，而在潮湿区域则可充分利用自然接地体。

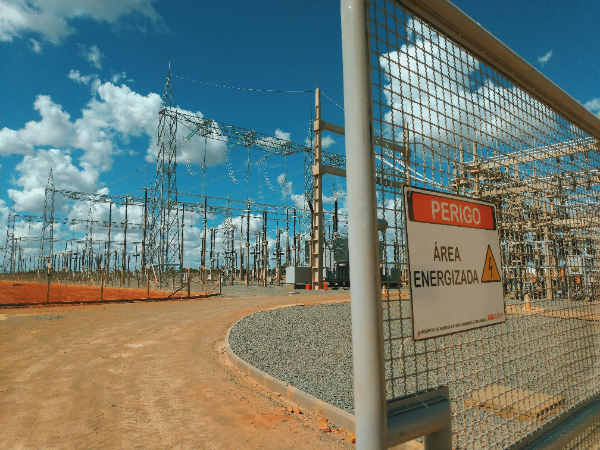

接地网的均压特性同样不容忽视。220kV变电站占地面积大，接地网边缘可能出现危险的跨步电压和接触电压。通过增设水平均压带、埋设绝缘路面或设置围栏等措施，可将这些危险电压控制在安全范围内。根据规范，跨步电压安全限值一般为430V，接触电压则为330V（考虑人体电阻等因素）。
随着智能变电站的发展，接地系统的电磁兼容性要求日益提高。电子设备对高频干扰敏感，要求接地网在高频下仍保持低阻抗。这需要在设计中控制接地环路面积，避免形成天线效应，并可能需要设置专用接地干线或等电位连接网。
220kV接地系统的设计和接地线规格选择是一项系统工程，需要综合考虑电气性能、机械强度、环境适应性和全生命周期成本。想要获取更多防雷相关内容，欢迎拨打咨询热线进行了解！
