浪涌保护器怎么选型和配线？一二三级浪涌保护器级别选型介绍
在电气系统运行中，雷击、电网操作过电压、静电放电等引发的浪涌电压，如同隐藏的“电压炸弹”，可能瞬间击穿设备绝缘、烧毁电子元件，造成设备停机、数据丢失甚至安全事故。浪涌保护器（SPD）作为抵御浪涌的核心设备，其选型与配线的科学性直接决定防护效果——不少工程中SPD形同虚设，根源多在于选型参数失配或配线工艺不规范。本文将详解一二三级SPD的分级选型核心，为电气系统防雷提供实操指南。
一、SPD选型的核心逻辑：参数匹配与场景适配
首先，明确防护目标的耐压阈值。不同电气设备的耐冲击电压（Uimp）差异显著：低压配电系统母线Uimp通常为2.5kV，普通照明设备约1.5kV，而服务器、PLC等精密电子设备仅为0.8-1.2kV。SPD的电压保护水平（Up）必须严格小于被保护设备的Uimp，且预留10%-20%的安全余量，否则浪涌电压仍可能突破设备耐受极限。
其次，精准匹配浪涌能量等级。标称放电电流（In）和最大放电电流（Imax）是衡量SPD泄放能力的核心参数：In指SPD能长期承受的浪涌电流（8/20μs或10/350μs波形），Imax则是极限耐受电流。选型时需结合场景能量：直击雷影响区域需选用10/350μs波形（In≥20kA），感应雷区域可选用8/20μs波形（In≥10kA），避免“小马拉大车”（能量不足）或“大材小用”（成本浪费）。
此外，需兼顾系统适配性参数。工作电压（Uc）需与系统额定电压匹配（如220V系统选用Uc≥275V的SPD），防止正常运行时SPD误动作；响应时间需契合设备需求，电子设备应选用响应时间≤25ns的SPD，避免浪涌先于SPD动作击穿设备；同时需根据安装位置选择类型（如电源侧选Type 1/2型，设备端选Type 3型）。
二、SPD配线的技术关键：降低引线电感损耗
配线是SPD发挥作用的“最后一公里”，不少工程因忽视配线规范导致防护失效。核心原则是“短、直、粗、等长”，本质是降低引线电感——浪涌电流通过长导线时，电感产生的电压降（U=L×di/dt）会叠加在SPD的Up上，导致实际保护电压超过设备耐受值。
具体技术要点包括：引线长度需严格控制，一级SPD引线不超过1.5米，二级不超过1米，三级不超过0.5米，且避免弯曲、绕线；线径根据In选型，In≥20kA时选用≥16mm²铜导体，10kA≤In＜20kA选用≥10mm²铜导体，In＜10kA选用≥6mm²铜导体，确保电流顺畅泄放；接地引线与相线引线长度尽量一致，减少环路面积，避免感应电压产生；连接方式优先采用压接或焊接，确保接触电阻≤5mΩ，防止虚接发热；同时需在SPD前端串联配合型熔断器或断路器，其分断能力需匹配系统短路电流，避免SPD故障时引发火灾。
三、一二三级SPD分级选型：梯度防护的科学设计
分级防护是低压配电系统防雷的核心思路，通过一级泄能、二级衰减、三级精准防护的梯度设计，实现浪涌能量的逐步耗散，避免单级SPD承受过大能量。
（一）一级浪涌保护器：前端粗防护

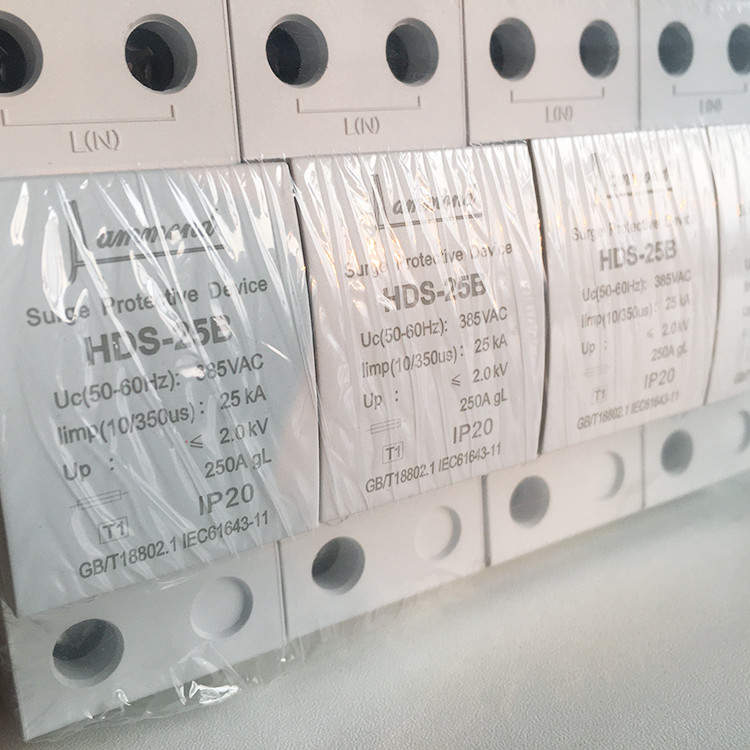

安装位置：建筑物低压进线总配电箱、变压器低压侧，是浪涌进入系统的第一道防线，直接承受直击雷或近距离感应雷的大能量冲击。选型核心：侧重大通流能力，选用Type 1型或Type 1+2复合型SPD，波形优先10/350μs（适配直击雷能量），In≥20kA，Imax≥40kA，Up≤2.5kV。需注意与二级SPD的距离若小于5米，需串联退耦电感（通常≥1mH），避免两级SPD之间产生能量叠加导致保护失效。适用场景：工业厂房、高层建筑、户外配电设施的总进线端。
（二）二级浪涌保护器：中端细衰减
安装位置：楼层分配电箱、机房总配电箱，承接一级SPD泄放后的剩余浪涌能量，进一步降低浪涌电压幅值。选型核心：兼顾通流能力与电压抑制，选用Type 2型SPD，波形为8/20μs（浪涌经一级SPD后波形趋于平缓），In≥10kA，Imax≥20kA，Up≤1.8kV。若安装位置与一级SPD距离大于5米，可直接安装；若小于5米，需配置退耦元件，确保能量有效衰减。适用场景：写字楼楼层配电、商场分区配电、小型机房进线端。
（三）三级浪涌保护器：末端精防护

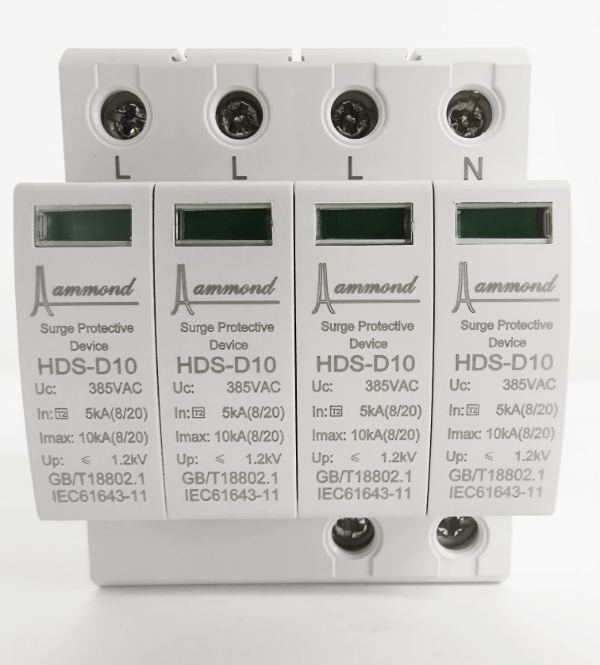

安装位置：精密设备前端（如服务器、PLC、医疗设备、监控摄像头的电源入口），是保护敏感电子设备的最后一道防线。选型核心：侧重低残压、快响应，选用Type 3型SPD，波形8/20μs，In≥5kA，Imax≥10kA，Up≤1.2kV，响应时间≤25ns。必须靠近设备安装，引线长度严格控制在0.5米内，若空间受限可采用“设备集成式”SPD，避免引线电感影响防护效果。适用场景：数据中心服务器机柜、工业控制系统、医疗影像设备、智能楼宇控制终端。
总之，浪涌保护器的选型与配线需建立“场景分析-参数匹配-工艺规范”的完整逻辑，分级防护的核心是让每一级SPD各司其职，通过精准的参数选型和规范的配线工艺，实现“能量层层耗散、电压精准抑制”，最终为电气系统和设备构建可靠的防雷屏障，保障系统长期稳定运行。想要获取更多防雷相关内容，欢迎点击浪涌保护器进行了解！
