低压避雷器用多大的线？避雷器低压接线端子的作用
低压避雷器作为建筑电气、工业配电、民用供电等低压系统（≤1kV）中防御雷电过电压和操作过电压的关键装置，其保护效能的发挥，不仅依赖自身的非线性导通特性，更取决于接线线径的合理选择和接线端子的可靠运行。明确低压避雷器的接线线径标准，厘清低压接线端子的核心作用，是防雷工程设计、施工与运维的重要环节。
低压避雷器的接线线径选择，并非单一固定标准，核心原则是“匹配雷电流泄放能力、满足载流量要求、适配安装场景”，需结合避雷器额定通流容量、系统电压等级、敷设方式及相关行业规范综合界定，同时兼顾经济性与安全性。结合《Q/GDW 10742—2016配电网施工检修工艺规范》《GB 50057-2010建筑物防雷设计规范》等核心标准，结合不同应用场景，低压避雷器的接线线径选择可分为相线（含零线）线径和接地线线径两类，两类线径的选择逻辑各有侧重，且存在明确的行业规范要求。
相线与零线接线线径，核心是匹配避雷器额定通流容量和线路载流量，避免雷电流通过时产生过大电压降或线路过热。低压避雷器按通流容量可分为常规型（20kA-40kA）和加强型（40kA-80kA），对应不同线径要求。常规型低压避雷器（适用于普通住宅、小型办公楼、家用配电等场景），相线与零线接线线径需≥6mm²，优先选用多股铜芯绝缘导线（如BVR型），其柔韧性强、散热性好，适配室内布线的复杂场景，同时能满足瞬时雷电流的载流需求；加强型低压避雷器（适用于工业车间、大型商场、数据中心低压侧等雷电流冲击较大的场景），相线与零线接线线径需≥10mm²，部分高冲击场景需提升至16mm²，确保能稳定泄放瞬时大电流，避免线路因过载烧毁。
接地线线径的选择要求更为严苛，因其直接决定雷电流泄入大地的效率，是防范地电位反击的关键。根据规范要求，低压避雷器接地线线径需不小于相线线径的1.5倍，且不得小于10mm²。常规型低压避雷器接地线优先选用10mm²-16mm²多股铜芯线，加强型则需选用16mm²-25mm²铜芯线，且必须采用黄绿相间色绝缘导线，便于区分识别，避免接线错误。值得注意的是，户外敷设或土壤潮湿、腐蚀性较强的场景，需选用防腐型铜芯线或镀锡铜芯线，防止导线氧化锈蚀导致电阻增大；导线长度需控制在0.5m以内，尽量短而直，避免出现“V”形或“U”形弯，弯曲角度不小于90°，降低线路阻抗，确保雷电流快速泄放。
特殊场景的线径选择需结合实际工况进行调整，体现行业专业考量。数据中心、医疗设施等精密低压系统，低压避雷器接线线径需按加强型标准执行，相线与零线选用16mm²铜芯线，接地线选用25mm²铜芯线，同时配合凯文连接方式，减少线路阻抗对保护效果的影响；户外低压配电装置（如户外配电箱、变压器低压侧）的避雷器，接线线径需比室内场景提升一个等级，且导线需采用户外专用绝缘层，防止风雨、紫外线侵蚀导致绝缘老化；信号避雷器的接线线径则可适当减小，通常选用≥2.5mm²铜芯线，接地线不小于6mm²，适配信号线路的载流特性。此外，导线材质优先选用铜芯，避免使用铝芯，因铜芯的导电性能、散热性能和抗腐蚀性能更优，能有效降低线路损耗，提升接线可靠性。

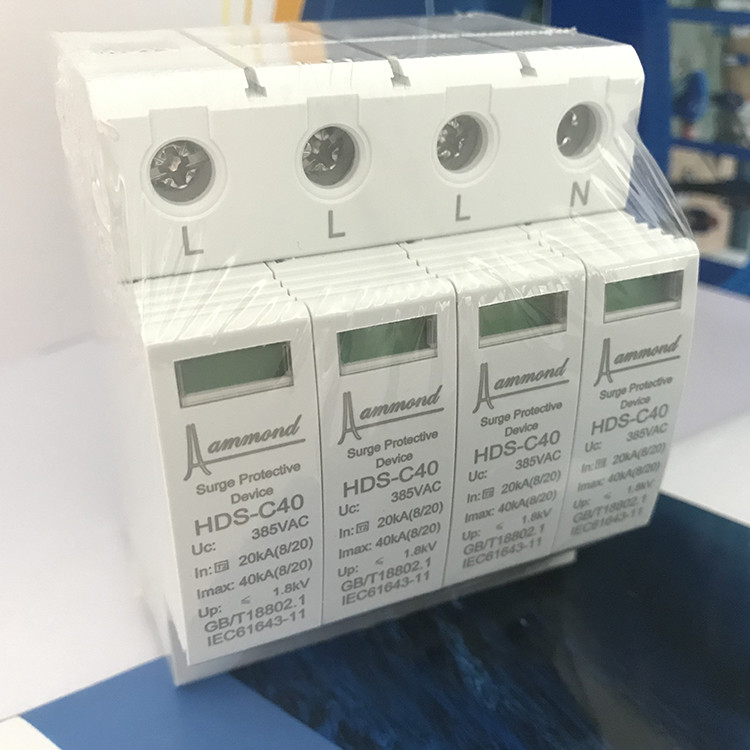

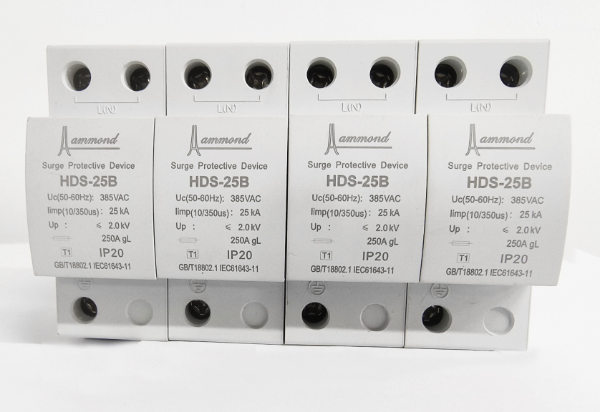

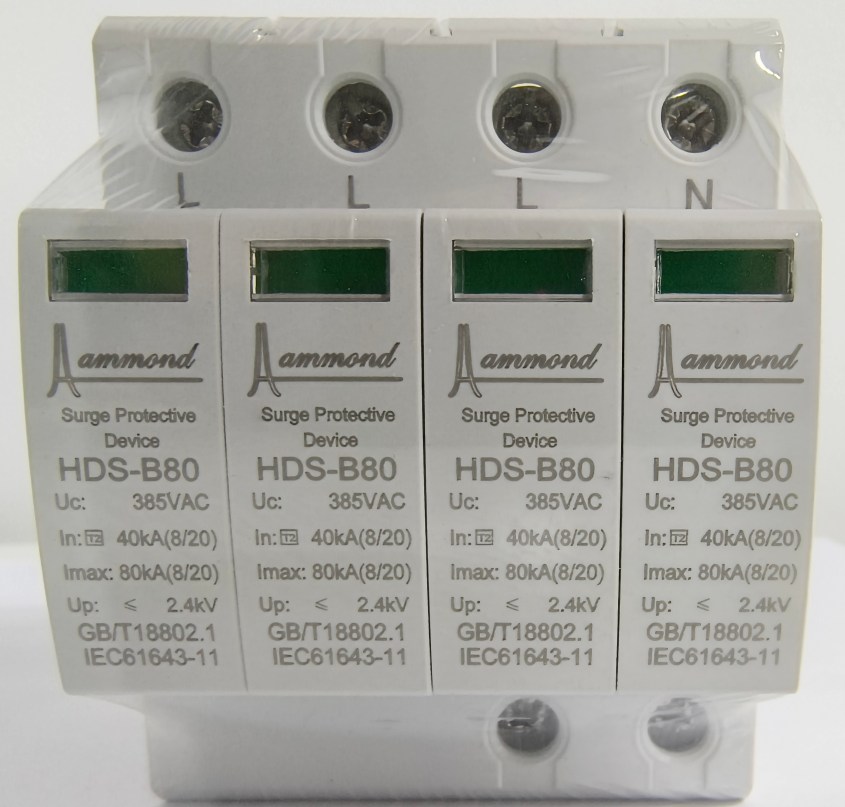

与接线线径同等重要的是避雷器低压接线端子，其作为导线与避雷器本体连接的核心部件，看似结构简单，却承担着导通电流、固定导线、保障绝缘、监测工况四大核心作用，是低压避雷器正常运行的“桥梁”，其性能优劣直接影响整个防雷系统的可靠性，也是容易被忽视的防雷薄弱环节。
导通电流是低压接线端子最基础的作用，也是保障避雷器发挥保护效能的核心。低压接线端子通常采用铜质或镀银材质，铜质端子导电性能优良，镀银端子则能进一步降低接触电阻，确保雷电流和正常工作电流顺畅通过，无明显电压降。端子内部的夹紧结构需具备足够的压力，将导线与端子紧密贴合，避免出现接触不良导致电阻增大，进而防止局部过热烧毁端子和导线，确保雷电流能快速通过端子传递至接地系统，实现过电压钳制。同时，端子需匹配导线线径，不同线径对应不同规格的端子，避免端子与导线不匹配导致的接触松动或无法夹紧。
固定导线、保障接线规范是接线端子的重要功能，能有效规避接线隐患。低压接线端子通过螺丝夹紧、卡扣固定等方式，将导线牢固固定在避雷器本体上，防止因振动、外力拉扯导致导线脱落或接触松动，避免出现开路故障。同时，端子的设计需符合接线规范，明确区分相线（L）、零线（N）和接地线（PE）端子，标注清晰的接线标识，引导施工人员正确接线，避免错接、反接导致避雷器失效。
绝缘防护是接线端子的安全保障作用，能有效防范触电和短路风险。低压接线端子的外壳采用阻燃绝缘材料（如ABS、PC），具备良好的绝缘性能，可将导电部分与外部环境隔离，防止人员误触引发触电事故；同时，端子的绝缘结构能避免导线与避雷器本体、其他金属部件接触，防止出现短路故障，尤其在潮湿、多尘等恶劣环境中，绝缘防护能有效延长端子使用寿命，保障接线可靠性。此外，端子与导线的连接部位需进行绝缘处理，可采用硅橡胶自粘绝缘带缠绕密封，防止潮气侵入和污秽沉积导致沿面放电。
辅助监测与工况反馈是接线端子的延伸作用，为避雷器运维提供便利。部分低压避雷器的接线端子集成了泄漏电流监测、放电计数等功能，通过端子连接监测装置，可实时监测避雷器的运行状态，及时发现避雷器老化、失效等问题。
低压避雷器的接线线径选择和低压接线端子的规范使用，是低压系统防雷保护的核心环节，二者相辅相成、缺一不可。在防雷工程实践中，需严格遵循行业规范，结合实际场景科学选择线径、合理选用接线端子，加强施工质量管控和日常运维，才能充分发挥低压避雷器的保护效能，抵御雷电过电压危害。想要获取更多防雷相关内容，欢迎拨打咨询热线进行了解！
