变电站接地电阻多少欧为合格？变电站接地电阻测量方法
在电力系统的浩瀚网络中，变电站如同心脏，负责着电能的分配与变换，而接地系统则是保障这颗心脏安全跳动的“起搏器”与“保护盾”。变电站接地电阻的合格与否，直接决定了设备绝缘配合的可靠性以及运行人员的人身安全。
一、变电站接地电阻多少欧为合格？
严格意义上讲，接地电阻的合格值并非一个固定的常数，而是基于系统电压等级、短路电流大小以及电网接地方式综合计算得出的安全阈值。
根据国家标准《交流电气装置的接地设计规范》（GB/T 50065-2011），变电站接地电阻的界定主要分为大接地短路电流系统和小接地短路电流系统两种场景，其核心逻辑在于限制“接触电位差”与“跨步电位差”。
对于110kV及以上电压等级的有效接地系统（即大接地短路电流系统），接地电阻的合格判据主要依据流经接地网的入地短路电流。在接地网电位升高超过2000V的高土壤电阻率地区，虽然可以适当放宽电阻值，但必须采取严格的隔离措施防止高电位引外，并确保接触电位差和跨步电位差满足人身安全限值。这也是为什么许多工程人员将0.5欧姆视为“金科玉律”的原因——当入地短路电流大于4000A时，R需小于0.5欧姆。然而，若短路电流较小，电阻值的要求实则可以相应放宽。这一标准的深层含义在于：接地电阻的大小必须足以限制地电位升高，防止二次设备击穿或反击。
对于35kV及以下的中性点非有效接地系统（小接地短路电流系统），由于单相接地故障电流较小，且通常允许带故障运行一段时间，其接地电阻标准主要侧重于防御高压窜入低压侧的风险。一般要求接地电阻不大于4欧姆；若用于高低压共用接地，则要求不大于4欧姆；当配电变压器总容量不超过100kVA时，可放宽至10欧姆。但这仅仅是常规要求，在具体设计中，仍需校验接触电位差和跨步电位差。

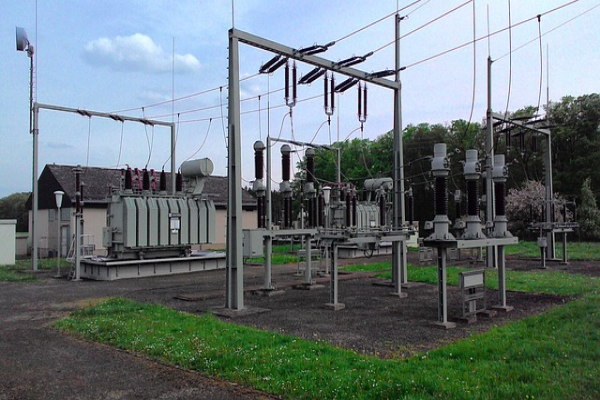

二、变电站接地电阻测量方法
1.工频大电流法
工频大电流法是传统的测量手段，其原理是通过独立的辅助电流极向地网注入几十安培甚至上百安培的工频电流，利用高内阻电压表测量地网与辅助电压极之间的电位差，进而计算电阻值。
此方法的深度见解在于对“零电位点”的寻找与干扰的排除。根据电场理论，电流极的引入会改变大地电位分布，电压极必须放置在电流极与地网产生的两个电场“零电位区”内。标准推荐电流极引线长度为地网对角线长度的4-5倍，电压极引线长度为电流极的0.618倍（0.618法）或采用直线布极法，以获取真实的电位降。
然而，在实际变电站现场，空间限制往往导致放线长度不足，且高压线路上感应的工频干扰电压会严重扭曲测量结果。为消除干扰，工程中常采用电源倒相法，即通过改变电源极性测量两次，取平均值以消除系统运行产生的干扰电势。尽管如此，工频大电流法设备笨重、布线繁琐，且极易受到变电站背景噪声的影响，逐渐在现场测试中显露疲态。
2.异频法
随着电子技术的发展，异频测试仪成为大型地网测试的主流设备。其核心原理是将测试电流频率设定为不同于工频（50Hz）的频率（如45Hz或55Hz），利用选频滤波技术，剔除50Hz的工频干扰信号，从而在强电磁环境下精准提取接地阻抗的响应。
异频法的优势在于无需巨大的电流极，且布线长度可适当缩短（通常为地网对角线长度的2-3倍），极大地提高了现场作业效率。但在使用异频法时，必须注意“频率漂移”与“互感影响”。当电流线与电压线平行敷设时，引线间的互感会引入测量误差。为解决这一问题，专业测试中常采用“倒极法”或“三角形布线法”。三角形布线法要求电流极与电压极引线夹角保持在30度左右，且距离足够远，从而有效规避引线互感带来的误差。
变电站接地电阻的合格标准是一个基于系统安全性的动态计算结果，绝非僵化的数值教条。而测量工作则是一场与大地电阻率、电磁干扰及几何尺寸的博弈。想要获取更多防雷相关内容，欢迎拨打咨询热线进行了解！
