杆塔防雷接地线怎么接？杆塔防雷接地电阻是多少？
在电力系统中，杆塔是输电线路的重要组成部分，而防雷接地是确保杆塔和输电线路安全运行的关键措施。合理的防雷接地设计和安装可以有效防止雷电引起的故障，保护设备和人员的安全。本文将详细介绍杆塔防雷接地线的接线方法和接地电阻的要求。

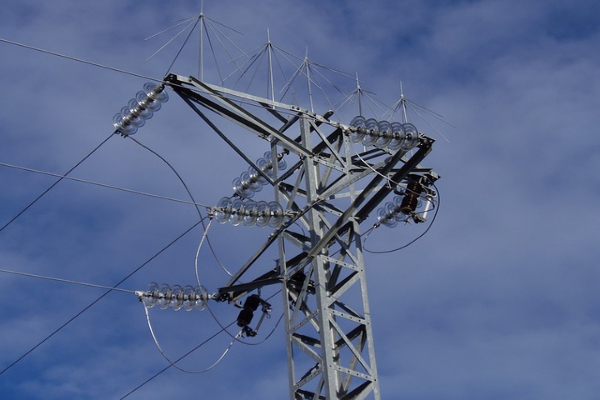

一、杆塔防雷接地线怎么接？
杆塔防雷接地线的接线方法需要遵循严格的规范和标准，以确保接地系统的有效性和可靠性。以下是一个详细的接线步骤：
1.准备工作：
-工具准备：绝缘手套、绝缘鞋、螺丝刀、剥线钳、万用表、接地电阻测试仪等。
-材料准备：接地线（通常为多股铜绞线或镀锌扁钢）、接线端子、铜鼻子、焊接材料、防锈漆等。
-安全措施：确保电源已断开，使用万用表确认无电压。
2.选择合适的接地线：
-材质：常用的接地线材质有多股铜绞线和镀锌扁钢。多股铜绞线具有良好的柔韧性和导电性，适用于明敷和暗敷；镀锌扁钢价格较低，适用于一般环境。
-截面积：根据《建筑物防雷设计规范》（GB 50057-2010），接地线的最小截面积应不小于25mm²。例如，常用的规格有多股铜绞线25mm²、35mm²等，镀锌扁钢4mm×40mm、6mm×50mm等。
3.安装步骤：
-测量与标记：根据设计图纸，测量并标记出接地线的安装位置和路径。
-挖掘接地坑：在标记的位置挖掘接地坑，深度一般为0.8m~1.2m，宽度和长度根据实际情况确定。
-安装接地体：将接地体（如铜棒、铜板、镀锌扁钢等）垂直埋入接地坑中，确保接地体与土壤接触良好。
-连接接地线：将接地线的一端与接地体可靠连接。连接方式可以使用铜鼻子压接或焊接，确保接触良好。
-铺设接地线：将接地线沿着预定路径铺设至杆塔底部，确保接地线平整无扭曲。
-连接杆塔：将接地线的另一端与杆塔的接地端子可靠连接。连接方式可以使用接线端子或焊接，确保接触良好。
-防腐处理：对接地线和连接点进行防腐处理，如涂刷防锈漆或使用防腐涂层，延长使用寿命。
4.接线完成后检查：
-复核接线：再次检查所有接线是否正确，确保没有松动或接触不良的情况。
-恢复供电：逐步恢复电源，使用万用表检测各相电压是否正常，确认接地系统工作正常。
二、杆塔防雷接地电阻是多少？
接地电阻是衡量接地系统性能的重要指标，合理的接地电阻可以有效降低雷电对设备的影响。根据《电气装置安装工程接地装置施工及验收规范》（GB 50169-2016），杆塔防雷接地电阻应满足以下要求：
1.一般要求：
-最大接地电阻：对于一般杆塔，接地电阻应不大于10Ω。在雷电活动频繁的地区，建议接地电阻不超过4Ω。
-土壤电阻率：不同地区的土壤电阻率差异较大，电阻率较高的土壤需要更大的接地体截面积和更深的埋设深度来降低接地电阻。
2.测量方法：
-接地电阻测试仪：使用接地电阻测试仪测量接地电阻。常见的测试方法有三极法和四极法。
-三极法：适用于单个接地体的测量。将接地电阻测试仪的两个辅助接地极分别插入距待测接地体20m和40m的地方，读取测试结果。
-四极法：适用于多个接地体的测量。将四个辅助接地极分别插入距待测接地体10m、20m、30m和40m的地方，读取测试结果。
3.测量步骤：
-准备仪器：将接地电阻测试仪放置在平坦的地面上，连接好测试线。
-插入辅助接地极：将辅助接地极插入预定位置，确保接触良好。
-读取数据：启动测试仪，读取并记录接地电阻值。
-重复测量：在不同位置进行多次测量，取平均值作为最终结果。
杆塔防雷接地线的接线方法需要遵循严格的规范和标准，确保接地系统的有效性和可靠性。合理的接地电阻可以有效降低雷电对设备的影响，保护输电线路的安全运行。想要获取更多相关内容，欢迎关注防雷知识栏目进行了解！
